Håndgreb Hall Effect Joystick med knapper
Bruger ergonomiske principper, specielt designet til entreprenørmaskineindustrien.
To metoder til registrering af vinkelforskydning af berøringsfri Hall-sensor og potentiometer med lang levetid.
Beskrivelse
HJ60-serien Multifunktionelt Cobra Joystick
Multi-operationel Cobra Control joystick kan bruges til at betjene komplekse funktioner med indbyggede trykknapkontakter, tommelfingerhjul og vippebevægelsespotentiometer.
produktegenskaber
Bruger ergonomiske principper, specielt designet til entreprenørmaskineindustrien.
To metoder til registrering af vinkelforskydning af berøringsfri Hall-sensor og potentiometer med lang levetid.
En række forskellige typer håndtag er tilgængelige for valg.
Antallet og placeringen af knapper kan tilpasses.
Valgfri CAN bus udgang.
Anvendelsesområde
Denne serie af produkter bruges hovedsageligt i kraner, læssere, gaffeltrucks, gravemaskiner, traktorer, høstmaskiner, skraldevogne mv.
Teknisk information
Elektriske parametre
Potentiometer type
Strømforsyningsspænding | & lt;36Vdc |
Total modstandsværdi | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Elektrisk vinkel | ± 18 ° |
Medianspænding | 48 % ~ 52 % (relativ strømforsyningsspænding) |
Median død zone vinkel | ± 2.5 ° |
Potentiometer maksimal spænding | 32V jævnstrøm |
Potentiometer giver maksimalt strømforbrug | 0.25W |
Hall type
Strømforsyningsspænding | 5,0 ± 0,5 Vdc |
Strømforsyningsstrøm | & lt;11mA (hver Hall-sensor) |
Begræns tilladt overspænding | 20V jævnstrøm |
Omvendt grænse tilladt spænding | -10V jævnstrøm |
Lineær fejl i udgangsspændingen | & lt;± 0,2V |
Retningskontakt
Belastningskapacitet | 2mA @ 30Vdc (resistiv belastning) |
Startvinkel | ± 5 ° |
Kontaktmodstand | & lt;200Ω |
Med konverteringskredsløb
Spændingsområde for strømforsyning | 18 ~ 36 Vdc (U 21 ~ U 24) |
9 ~ 36Vdc (strømudgang) | |
Strømforbrug strøm | & lt;20mA |
Maksimal udgangsstrøm | 10mA (ved standardspændingsudgang) |
CAN bus type
Strømforsyningsspænding | 9 ~ 36V jævnstrøm |
CAN version CAN | 2.0B |
Protokol | J1939 |
stik | 6-benet fatning (tysk) |
Mikro switch
Belastningskapacitet | 4A @ 30Vdc (resistiv belastning) |
Service liv | mere end 30 millioner gange (mekanisk) |
200.000 gange eller mere (elektrisk) | |
Isolationsmodstanden | & gt; 100MΩ (500Vdc isolationsmodstandsmåler) |
Startvinkel | ± 3 ° ~ ± 5 ° |
Mekaniske parametre
Vippevinkel | ± 20 ° |
Driftsmåde Automatisk | forårets tilbagevenden |
Startkraft | 5N |
Maksimal betjeningskraft | 11N |
Begrænsende kraft | & gt; 300N |
Service liv | & gt; 2 millioner gange (potentiometertype) |
& gt; 5 millioner gange (Hall type) | |
Vægt | 475 g (ingen øvre ende) |
Miljøparametre
Arbejdstemperatur -30 ℃ ~ + 70 ℃ |
Opbevaringstemperatur -40 ℃ ~ + 85 ℃ |
Beskyttelsesgrad IP65 (over installationspanelet) |
Produktvalg
HJ60 serien
Driftsmetode
1A | enkelt akset front-bag retning |
2AP | 2-akset arbejde i tværretning |
2AC | 2-akset arbejde i rund retning |
Forårsudvalg
L | startkraft 4,5N |
M | Startkraft 5N (standard) |
H | startkraft 9N |
Udgangssignal
Potentiometertype (strømforsyningsspænding er mindre end 36Vdc)
P051 | 5KΩ potentiometer 0% ~ 100% Vdc spændingsudgang | |
P052 | 5KΩ potentiometer 10% ~ 90% Vdc spændingsudgang | |
P053 | 5KΩ potentiometer 25% ~ 75% Vdc spændingsudgang | |
| P101 | 10KΩ potentiometer 0% ~ 100% Vdc spændingsudgang |
Almindelig Hall type (forsyningsspænding 5Vdc)
H51 | Enkelt Hall pr. akse 0,5 ~ 2,5 ~ 4,5Vdc spændingsudgang |
H52 | enkelt Hall pr. akse 0 ~ 2,5 ~ 5Vdc spændingsudgang |
H53 | Enkelt hall pr. akse 1,25 ~ 2,5 ~ 3,75 Vdc spændingsudgang |
H54 | Enkelt hall pr. akse 1,0 ~ 2,5 ~ 4,0 Vdc spændingsudgang |
H55 | Enkelt hall pr. akse 1,15 ~ 2,5 ~ 3,85 Vdc spændingsudgang |
2H51 | Dobbelt Hall for hver akse 0,5 ~ 2,5 ~ 4,5Vdc spændingsudgang |
2H52 | Dobbelt Hall for hver akse 0 ~ 2,5 ~ 5Vdc spændingsudgang |
2H53 | Dobbelt Hall for hver akse 1,25 ~ 2,5 ~ 3,75 Vdc spændingsudgang |
2H54 | Dobbelt Hall for hver akse 1.0 ~ 2.5 ~ 4.0Vdc spændingsudgang |
2H55 | Dobbelt Hall for hver akse 1,15 ~ 2,5 ~ 3,85 Vdc spændingsudgang |
Bemærkninger: Hall-typen kan også bruges med en bred spænding på 9 ~ 36V, spændingsudgangen er den samme som ovenfor; valget er forudgået af en almindelig Hall-type med"W", såsom W2H51, der repræsenterer en bred spænding, redundant Hall for hver akse, 0,5 ~ 2,5 ~ 4,5 Vdc spændingsudgang.
Med konverteringskredsløb
U21 | strømforsyningsspænding 18 ~ 36Vdc, -10V ~ 0V ~ + 10V spændingsudgang |
U22 | strømforsyningsspænding 18 ~ 36Vdc,+ 10V ~ 0V ~ + 10V spændingsudgang |
U23 | strømforsyningsspænding 18 ~ 36Vdc, -5V ~ 0V ~ + 5V spændingsudgang |
U24 | strømforsyningsspænding 18 ~ 36Vdc,+ 5V ~ 0V ~ + 5V spændingsudgang |
I21 | strømforsyningsspænding 9 ~ 36Vdc, to-leder system 4mA ~ 12mA ~ 20mA strømudgang |
I22 | strømforsyningsspænding 9 ~ 36Vdc, to-leder system 20mA ~ 4mA ~ 20mA strømudgang |
CAN bus type (strømforsyningsspænding 9 ~ 36Vdc)
J33 | CAN 2.0B busudgang, kildeadresse er 33 |
J34 | CAN 2.0B busudgang, kildeadresse er 34 |
J35 | CAN 2.0B busudgang, kildeadresse er 35 |
J36 | CAN 2.0B busudgang, kildeadresse er 36 |
Bemærk venligst: Hvis du ønsker at vælge 2-kan bus joystick brugt på samme udstyr, skal du vælge 2 forskellige kildeadresser.
Andet
NA (ingen analog signaludgang)
Mikroswitch (ikke tilgængelig, når CAN-bus er output)
MS00 | uden mikroafbryder |
MS12 | med 4A for- og bagpositionsmikroafbryder ikke tilgængelig til to-akset tværretningsdrift |

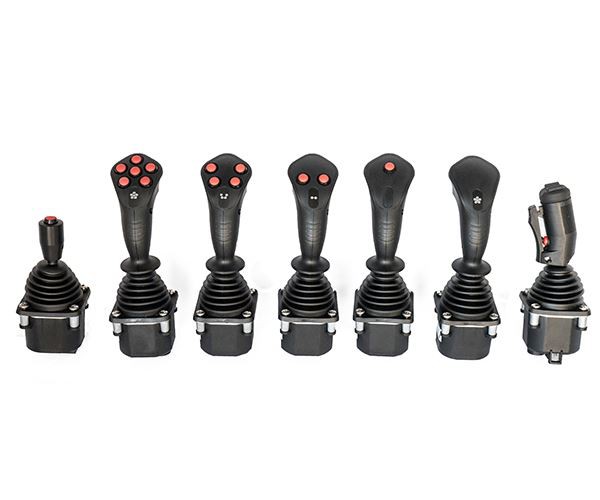

Øverste ende af håndtag
HA | HA håndtag ingen knap på toppen |
HAR | HAR håndtag med knap på toppen |
HD | HD håndtag ingen knap på toppen |
HDS | HDS håndtag med knap på toppen |
HDR | HDR håndtag med vippe på toppen |
KGDN | KG håndtag med dødmandskontakt, ingen vippe |
KGDR | KG håndtag med dødmandskontakt og vippe |
SS | For detaljer henvises til beskrivelsen af grebet på SS/SA/SP håndtaget |
Udgående måde
D | Dechi-stik (kun CAN-bus-udgang) |
A | AMP stik |
Dimensioner
Produkt installation
Elektriske installationer
Deutsch (tysk) stik
Pin-nummer KAN outputfarve
1 Jord (GND) sort |
2 Strømforsyning (VCC) rød |
3 CAN højgul |
4 CAN lav grøn |
5 CAN-skjold N/A |
6 Tom (I/A) I/A |
AMP stik
16 core interface
Pin nr. P Potentiometer Serie H Hall Serie U Konvertering Kredsspænding Konvertering Kredsspænding
1 Y-akse forreste retningskontakt Knapkontakt 4 Knapkontakt fælles terminal Knapkontakt fælles terminal |
2 Tom (N/A) knapkontakt 3 Knapkontakt 1 Knapkontakt 1 |
3 X-akse potentiometer venstre endeknap kontakt 2 knap kontakt 2 knap kontakt 2 |
4 Skub ende af X-akse potentiometer Knapkontakt 1 Knapkontakt 3 Knapkontakt 3 |
5 Højre ende af X-aksen potentiometer Topknap Trykknapkontakt 3 Trykknapkontakt 3 |
6 X-akse potentiometer midterste endeknapkontakt 5 knapkontakt 5 knapkontakt 5 |
7 X-aksekontakt fælles endeknapkontakt 6 knapkontakt 6 knapkontakt 6 |
8 X-akse venstre retningskontakt Sikkerhedsafbryder Topknap Topknap |
9 Y-akse potentiometer bageste knapkontakt 9 sikkerhedsafbryder sikkerhedsafbryder |
10 Y-akse potentiometer skydeende knapkontakt 10 sikkerhedsafbryder sikkerhedsafbryder |
11 Forreste ende af Y-akse potentiometer Knapkontakt fælles terminal X-akse venstre retningskontakt X-akse venstre retningskontakt |
12 Y-akse potentiometer centerende sikkerhedsafbryder X-akse højre retningskontakt X-akse højre retningskontakt |
13 Y-aksekontakt fælles ende tom Y-akse tilbage retningskontakt X-akse kontakt fælles ende |
14 Y-akse bagerste retningskontakt tom Y-akse forreste retningskontakt Y-akse bagerste retningskontakt |
15 X-akse højre retningskontakt tom kontakt fælles Y-akse forreste retningskontakt |
16 tom (N/A) Y-akse switch fælles |
12 core interface
Fodnummer P potentiometer serie H Hall serie (5V)
1 knapkontakt 4 + 5V strømforsyning (redundant) |
2 knapkontakt 3 0V strømforsyning (redundant) |
3 Knapkontakt 2 + 5V strømforsyning |
4 knapkontakt 0V strømforsyning |
5 Topknap Y-akse output (redundant) |
6 Knapkontakt 5 X-akse udgang |
7 knapkontakt 6 X-akse udgang (redundant) |
8 Sikkerhedsafbryder Y-akse udgang |
9 Knapkontakt 9 Z1 akse udgang |
10 Knapkontakt 10 Z2 akse udgang |
11 knapkontakt fælles Z1-akseudgang (redundant) |
12 Sikkerhedsafbryder Z2-akseudgang (redundant) |
※ Standard Hall-udgang, brug 3/4/6/8-bens udgang
8-core interface
Fodnote H Hall Series Conversion Circuit
1 Forreste retning mikrokontakt fælles terminal VCC |
2 Forreste mikrokontaktudgang GND |
3 Udgangsterminal på mikrokontakten i X-aksens udgang bagud |
4 Y-akse udgang af den fælles terminal af tilbage retning mikro switch |
5 Venstre side mikrokontakt offentlig ende Out com |
6 Udgangsterminal på mikrokontakt i venstre retning NA |
7 Micro switch udgangsterminal i den rigtige retning NA |
8 Fælles terminal på mikrokontakten i den rigtige retning NA |
