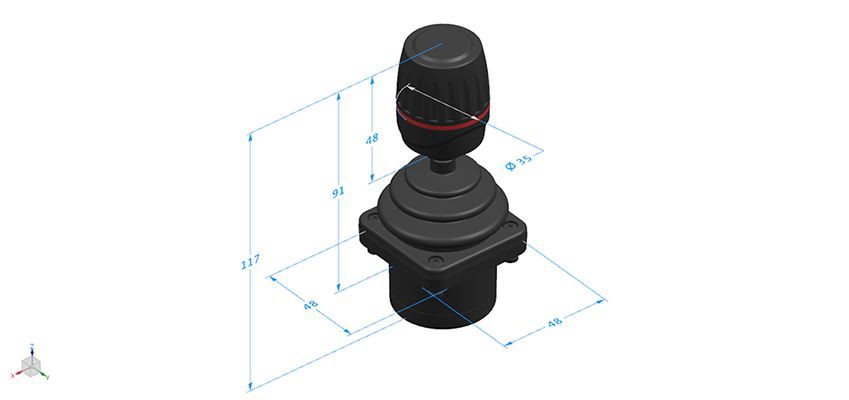

3-akset fingerspids Hall Effect Joystick - FJ9S-serien

Treakset halleffektjoystick med topknap



3-akset fingerspids joystick funktioner og fordele

FJ9S-seriens joysticket er en kontaktløs multi--controller, der giver fingerpositioneringskontrol med lang levetid. FJ9S-seriens joystick er et kompakt joystick med lav-profil, der bruger ikke--berøringsfri Hall-effektteknologi, og er designet til applikationer med lav betjeningskraft, rene omgivelser, der kræver vedvarende nøjagtighed og præcision. Anvendes hovedsageligt på fjernbetjening, dronekontrol, CCTV-kontrol osv.





Produktegenskaber

Baseret på ergonomiske principper, kompakt i formen og behagelig i betjening.

Fingerspidsbetjening, fjederretur.

Tre-akser i enhver vinkel i enhver retning.

Håndtag top med højst to knapper.

RS232- eller USB-stikudgang kan vælges





Industrielle applikationer til 3-akset Hall Effect Joystick

Denne serie af produkter bruges hovedsageligt i videokontroludstyr, elektriske kørestole og medicinsk udstyr.





Teknisk information

Elektriske parametre

Strømforsyningsspænding	5 ± 0,5 Vdc (standardspænding)
	9 ~ 36Vdc (bredspænding)
Maksimal strømforsyningsspænding	22mA (XY-akse)
	33mA (Z-akse)
Maksimal overbelastningsspænding	20V jævnstrøm
Maksimal omvendt polaritetsspænding	-10V jævnstrøm
Belastningsmodstand	10KΩ
Median udgangsspænding	2,5 ± 0,1 Vdc
Lineær fejl i udgangsspændingen	<± 0.2V



Mekaniske parametre

Vippevinkel	± 28 grader (XY-akse); ± 42 (Z-akse)
Driftsmåde	Automatisk fjederretur
Startkraft	3N
Maksimal betjeningskraft	8N
Begrænsende kraft	> 300N
Levetid	>5 millioner gange (XY-akse)
	>5 millioner gange (Z-akse)
Vægt	143.5g



Miljøparametre

Arbejdstemperatur	-30 grader ~ + 70 grader
Opbevaringstemperatur	-40 grader ~ + 85 grader
Beskyttelsesgrad	IP65 (over installationspanelet)



Produktmodel

Produktkonfiguration

FJ9S-serien

Indgangsspænding

S	5Vdc (standardspænding)
W	9 ~ 36Vdc (bredspænding)



Begræns pladevalg

1AX	slidset (X-akse)
1AY	slidset (Y-akse)
2AP	plus
2AC	runde grænse metode
2AQ	kvadratgrænsemetode
2AG	rund grænse + styrerille



Udgangssignal

H51	Hall type, 0,5 ~ 2,5 ~ 4,5V spændingsudgang
H52	Hall type, 0 ~ 2,5 ~ 5V spændingsudgang
RS232	RS232 seriel digital signaludgang
USB	USB-interface digitalt signaludgang



Håndter valg

Z0	Håndtag i Z-serien, inklusive Z-akse, ingen knap
Z1	Håndtag i Z-serien, inklusive Z-akse, enkelt knap
Z2	Håndtag i Z-serien, inklusive Z-akse, dobbelt knap
ZN0	Håndtag i Z-serien, ingen Z-akse, ingen knap
ZN1	Z-serie håndtag, uden Z-akse, enkelt knap
ZN2	Z-serie håndtag, uden Z-akse, dobbelt knap
L0	L-seriens håndtag, ingen Z-akse, ingen knap
L1	L-serie håndtag, uden Z-akse, enkelt knap
L2	L serie håndtag, uden Z-akse, dobbelt knap
L3	L3-seriens håndtag, ingen Z-akse, ingen knap
H0	H-serie håndtag, med Z-akse, uden knapper
H1	H-serie håndtag, inklusive Z-akse, enkelt knap
H2	H-serie håndtag, inklusive Z-akse, dobbelt knap
HN0	H-serie håndtag, ingen Z-akse, ingen knap
HN1	H-serie håndtag, uden Z-akse, enkelt knap
HN2	H-serie håndtag, uden Z-akse, dobbelt knap

※ Bemærkninger:Tre-akseprodukter er i øjeblikket tilgængelige med håndtag i Z-serien og håndtag i H-serien;





Hall Effect Joystick Controller:3 Axis Fingerspids Joystick FAQ



Hvad er hall effekt?

Hvis en elektrisk strøm løber gennem en leder i et magnetfelt, udøver magnetfeltet en tværgående kraft på de bevægelige ladningsbærere, som har en tendens til at skubbe dem til den ene side af lederen. En ophobning af ladning på ledernes sider vil afbalancere denne magnetiske påvirkning, hvilket producerer en målbar spænding mellem lederens to sider. Tilstedeværelsen af ​​denne målbare tværspænding kaldes Hall-effekten efter EH Hall, der opdagede den i 1879.

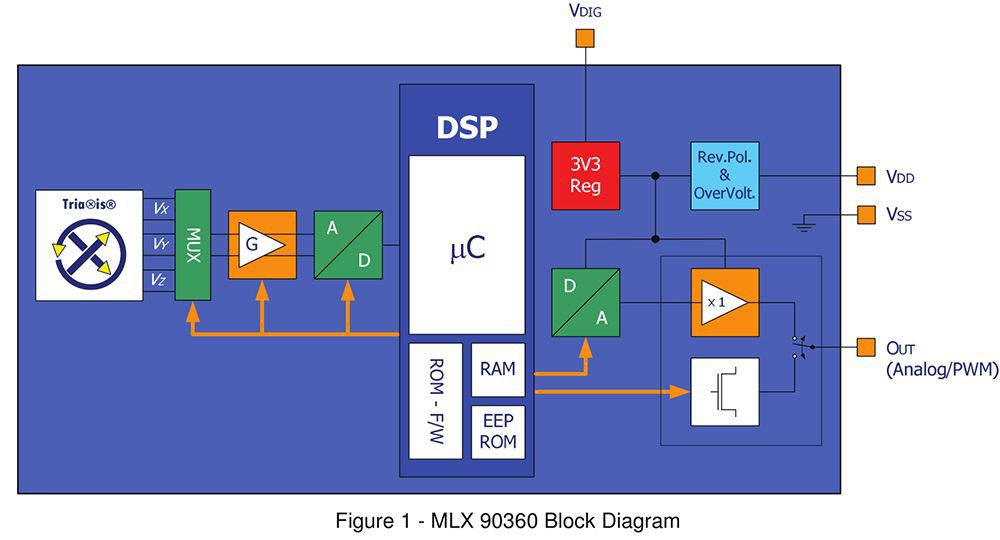

Halleffektsensor påsat elektrisk joystick

Anvendelser til hall-effektføling er også udvidet til industrielle applikationer, som nu bruger Hall-effekt joysticks til at styre hydrauliske ventiler, og erstatter de traditionelle mekaniske håndtag med kontaktløs sensing. Sådanne anvendelser omfatter minelastbiler, rendegravere, kraner, gravere, sakselifte osv.



Efterhånden som behovet for joysticks stiger, udsættes designere for et større pres for at opnå brugskrav og samtidig reducere omkostningerne. Disse krav omfatter, men er ikke begrænset til, følsomhed, nøjagtighed, lavt strømforbrug, jævnere drift, tilpasset installationsstørrelse og multi-funktioner. Det er især vigtigt i industrielle miljøer, hvor korrekt kontrol med tungt udstyr er afgørende for at forhindre arbejdsrelaterede skader eller tab af produktivitet.



CGEC har specialudviklet flere typer industrielle elektriske joysticks til at betjene Original Equipment Manufacturers (OEM'er) og operatører på tværs af industrielle, kommercielle og forbrugermiljøer. Når man fokuserer på industrielle applikationer, spiller joysticks til maskiner og udstyr en afgørende rolle. Af denne grund er det vigtigt at være bekendt med to af de førende typer industrielle joystick: halleffekt-joystick og potentiometer-joystick.



Hall type joystick funktioner:

● Hall ikke-kontaktvinkelregistrering

● langtidsholdbar

● Høj forureningsbestandighed

● Tendensen i fremtiden

● Strøm er 5V, 9~36V er muligt.

Bortset fra FJ120 seriens joystick, kan alle joysticks laves i halltype.



Hvordan får vi hall effekt joystick prøver?

Vi kunne tilbyde de gratis prøver med forsendelsesgebyr, men du skal betale for prøven før forsendelse, så returnerer vi prøvegebyret i din første ordre.



Hvad er leveringstiden for dette hall-effekt joystick?

Til halleffekt-joysticket, Vi forbereder altid nogle lagerbeholdninger for at sikre, at kundens udstyr har akut behov for udskiftning af joystick, og vi kan arrangere levering samme dag. Hvis det bruges som erstatning for efter-vedligeholdelse, kan du finde det tilsvarende varenummer i kataloget, og det kan bruges efter installationen. Hvis kunden har brug for hall effekt joystick akut, kan vi følge kunden til at levere varerne på hurtigste tid.Hastighed, nøjagtighed, kvalitet!



Hvad er din betalingsperiode for halleffekt-joysticket?

● Betaling mindre end eller lig med 1000 USD, 100 % forud.

● Betaling større end eller lig med 1000 USD, 30% forud, 70% saldo før forsendelse.

Hvis du har andre spørgsmål, er du velkommen til at kontakte os wangyi@halljoystick.com



Er du hall effect joystick handelsvirksomhed eller producent?

Vi er joystick-producent med 20+ års erfaring.



Hvordan opnår man gratis vedligeholdelse i hele livet?

Hvis du er bruger, kan du sende det tilbage til fabrikken, efter inspektion og reparation, sende det tilbage til kunden og give en reparationsrapport. Hvis du er forhandler, tilbyder vi dig gratis dele eller sender tilbage til reparation. Vi kan også tilbyde bytteservice.



Er der en brugervejledning til det tilpassede halleffektjoystick?

Ja, vi tilbyder instruktion af tilpassede joysticks. Ved behov kan vi tilbyde video- eller onlinevejledning.
