Det elektroniske kontrol joystick er eksekutor af handlinger eller instruktioner, og sender kommandoer af enhedens hjerne.
● Anvendes i forskellige elektromekaniske udstyr.
● Konverter håndbevægelsen til elektrisk signaludgang.
● Styr retningen, hastigheden og tilstanden af udstyrets drift.
● Interaktionskomponenter mellem menneske og computer.
Hall Effekt vs Potentiometer Joysticks
Da behovet for joysticks øger designere under større pres for at opnå brugskrav og samtidig skære ned på omkostningerne. Disse krav omfatter, men er ikke begrænset til, følsomhed, nøjagtighed, energibesparende, jævnere drift, brugerdefineret installationsstørrelse og funktioner med flere funktioner. Det er især vigtigt i industrielle miljøer, hvor korrekt kontrol af tungt udstyr er afgørende for at forhindre arbejdsrelaterede skader eller tab af produktivitet.
CGEC har specialudviklet flere typer industrielle elektriske joysticks til at betjene OEM'er (Original Equipment Manufacturers) og operatører på tværs af industrielle, kommercielle og forbrugermiljøer. Når der fokuseres på industrielle applikationer, spiller joysticks til maskiner og udstyr en afgørende rolle. Af denne grund er det vigtigt at være bekendt med to af de førende typer af industrielle joysticks: hall effekt joysticks og potentiometer joysticks.
Vigtige overvejelser for industrielle elektriske joysticks
Der er fordele og ulemper ved alle typer joysticks. Det er vigtigt at være opmærksom på den underliggende dynamik i både potentiometer og hall effekt baseret joysticks at vælge den, der passer til din specifikke ansøgning.
Funktioner til håndtag af halltype:
● Hall ikke-kontakt vinkel detektion
● langtidsholdbar
● Høj forureningsmodstand
● Tendensen i fremtiden
Funktioner til håndtag af potentiometertype:
● Passive komponenter
● Stærk anti-interferens evne
● Stort spændingsområde
● Lavt strømforbrug
Truck joystick operatør

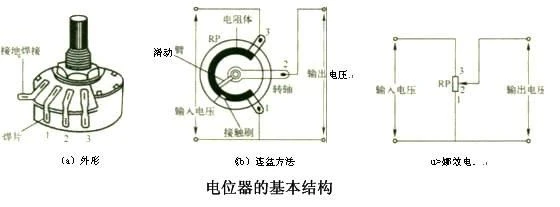

Et potentiometer er en variabel modstand, der bruger en fysisk viskerarm, der glider hen over det interne elektriske element for at ændre modstanden. Potentiometre bruges traditionelt som analoge spændingsdelere, der giver spændingsudgangssignaler og fremstilles ved hjælp af en af flere elektriske elementtyper: kulstof, cermet, trådsår eller ledende plast. Hver enkelt af disse valg har deres fordele og ulemper, men alle er modtagelige for den endelige slitage forårsaget af den glidende friktion af viskerarmen, da potentiometerakslen roteres. Cermet- og carbontype potentiometre bruges ikke ofte i joystickapplikationer, da de er lavere i livet og bedst bruges i lavcyklusoperationer såsom panelindstillingsfunktioner.
Så CGEC tilbyder tre serie potentiometer joysticks HJ12, HJ15, HJ18 bruges på gaffeltruck kontrol.

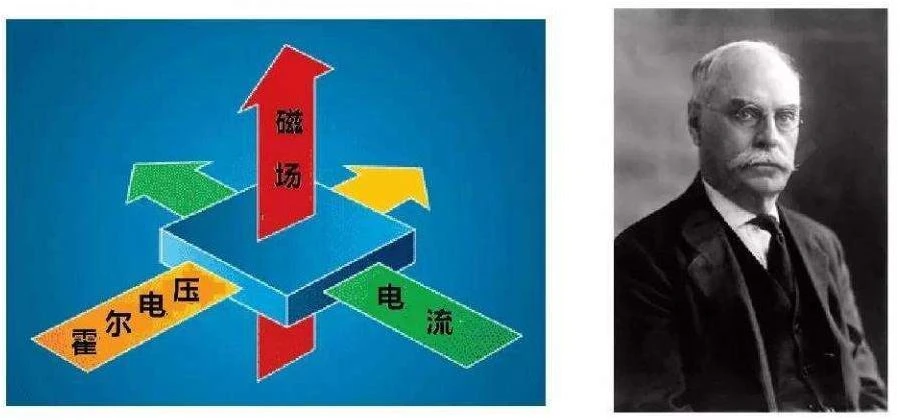

Hall effekt industrielle elektriske joysticks i henhold til princippet om Hall effekt, forskydning signal transmitteres af hånden omdannes til ændringen af gradient magnetfelt mellem Hall element og den permanente magnet stål, og det elektriske signal er output.. Baseret på ændringen i magnetfeltet, hallen effekt sensor virker ligesom en potentiometer, men eliminerer nedbrydningen af elementet, fordi der ikke er behov for en fysisk visker arm. En magnet koblet internt til enden af akslen er placeret i nærheden af hallen effekt chip, men aldrig kommer i kontakt. Mens hall effekt joysticks kan tilføje levetid, andre faktorer skal overvejes, såsom temperaturdrift eller tilgængelige levering spænding.
Potentiometer Joysticks
Folkets sædvanlige driftstilstand omdannes til potentiometrets glidetilstand gennem en bestemt mekanisk struktur (håndtagsstruktur), og forskydningssignalet omdannes til et elektrisk signaludgang gennem potentiometret. Industrielle elektriske potentioometer joysticks har eksisteret i årtier og bruge principperne i Ohm's lov til at give en proportional analog produktion. Potentiometrets joystick indeholder flere komponenter, der, når de flyttes, øger eller reducerer modstandsniveauet i det elektroniske kredsløb. De fleste alle dataindsamlingsenheder, PLC'er eller mikrokontrollister er kompatible med den allestedsnærværende karakter af det traditionelle potentioometer.
Et elektrisk industrielt potentioometer joystick er en ideel mulighed for applikationer, der kræver præcis bevægelse af industrielt udstyr eller bevægelige maskiner. Mens potentiometer joysticks tilbyder stor ydeevne, de har begrænsninger, når det kommer til holdbarhed. Med hensyn til langtidsholdbarhed kan disse typer joysticks gennemgå pålidelighedsproblemer på grund af brug af bevægelige dele og mindre følsomhed over for elektromagnetisk interferens eller radiofrekvensinterferens. Dette gælder især for wire sår potentiometre, men mindre så for ledende plasttyper, der bruger en glat elektrisk spor for at fjerne så meget friktion som muligt. Ligeledes har ledende plast potentiometre ikke de samme problemer med interferens på grund af elementets materielle egenskaber.
Joysticks til Hall-effekt
I modsætning til potentiometer joysticks, der udnytter elektroniske kredsløb, hall effekt joysticks bruge et magnetisk system. Hall effekt joysticks har en fordel i forhold til potentiometer joysticks, fordi der ikke er slid fra fysisk kontakt med sensoren selv. Hall effekt elektriske joysticks bruges til industrielle applikationer på samme måde som potentiometer typer, men udmærke sig i dem, der kan have overdreven vibration eller stød. Disse applikationer omfatter minedrift lastbiler, rendegravere, kraner, gravemaskiner, gravemaskiner, og meget mere.
Mens der er flere fordele ved at bruge hall effekt joysticks over potentiometer joysticks, der er også flere ulemper. Tilgængelig spændingsforsyning kan være en begrænsende faktor, da de fleste haleffekter kræver 5VDC eller 9 ~ 36VDC, mens et potentiometer kan bruge en bred vifte af spændinger. Derudover er der et par begrænsninger, som hall effekt joysticks har i det ferromagnetiske materiale, der bruges, da dets magnetfelt vil ændre sig over tid og er direkte påvirket af mere ekstreme varme og kolde temperaturer. Disse afvigelser i magnetfeltet vil få hallen effekt joystick til at "drive" og påvirke output spænding. Dette skaber uønskede afvigelser og påvirker den langsigtede pålidelighed af hallen effekt joystick.
Faktisk CGEC tilbyder hall effekt og potentiometer output i en serie joystick, såsom HJ20, HJ30, HJ50, HJ60 serien.
Valg af det rigtige joystick: Hall Effect vs Potentiometer
Når det kommer til at vælge en industriel elektrisk joystick controller, der er et par spørgsmål, du bør stille. Følgende spørgsmål er udformet med henblik på at hjælpe både ud fra et operationelt resultat og et budgetmæssigt synspunkt.
Hvordan vælger man et rigtigt joystick?
Klassificeret efter produktfunktion:
● Enkelt akse: Styre en aktuators handlinger
● Daul-akse: Styr handlingerne for to aktuatorer
● akse: Kontrollere tre eller flere institutioners handlinger
Klassificering efter udgangssignal:
● Hall spænding output: sat mellem 0 ~ 5V;
● Potentiometrets output: Kunderne indstiller outputtet i henhold til deres egne systemkrav;
● Spænding/strømudgang: Angiv udgangsspændingen eller -strømmen (bredspændingsindgangen).
● CAN bus output: sende datasignaler gennem bus interface.
Driftsmiljø - Hvad er det miljø, joysticket vil være i, og hvad er den krævede Ingress Protection (IP) kode?
Forventet levetid - Hvor længe skal joysticket være i drift, og hvordan skal det sammenlignes med levetiden for de maskiner eller udstyr, det skal betjene?
Projektbudget - Hvor meget af projektbudgettet kan der afsættes til at vælge et højtydende industrielt elektrisk joystick? Hvordan vil denne investering både forbedre driftsresultatet og forhindre vedligeholdelses- og udskiftningsomkostninger nede ad vejen?
Selvom disse kun er nogle få af de faktorer, som dit team bør overveje, når du vælger en halleffekt eller potentiometer joystick, er de gode at holde øverst i dit sind. Hvor det er nødvendigt, kan yderligere joystick programmering og teknik håndteres af CGEC.
Se CGEC at vælge den rigtige Industrielle Electric Joysticks
Når du navigerer i landskabet af industrielle joysticks, er det vigtigt at udforske hele spektret af funktioner og muligheder, som hver enkelt har at tilbyde. Multifunktionelle industrielle joysticks kan tilpasses til din virksomheds specifikke applikationer og projekter. Når du arbejder med potentiometret og hall effekt joysticks, CGEC vælger passende modstand niveauer og håndtere afbøjning baseret på dit holds specifikationer. Yderligere tilbehør kan indarbejdes i designet for problemfri drift og optimal ydeevne.
Hvis du ønsker at vælge AWP erstattet joystick og gaffeltruck erstattet joystick, kan du tjekke vores katalog og finde den del nummer, du har brug for eller vise dit varenummer til vores e-mail-boks. Vi vil svare dig snart.
At tale med en ingeniør om fordelene ved Hall effekt vs potentiometer joysticks til din ansøgning, også kontakte os i dag. og en af vores applikationsingeniører eller designspecialister vil arbejde sammen med dit team.
